Wylaczniki kompaktowe (MCCB)

TemBreak 2

TemBreak 2 jest niezwykle bezpiecznym wylacznikiem. Jego konstrukcja zostala zaprojektowana, by nie tylko spelniac ale i przekraczac miedzynarodowe standardy bezpieczenstwa.

Naped o bezposrednim rozlaczaniu , który zalecany przez normy dotyczace bezpieczenstwa maszyn IEC, jest elementem wiekszosci naszych modeli.

Unikalna blokada bezpieczenstwa w wersji wtykowej zapewnia, ze wylacznik nie przewodzi pradu podczas montazu czy przy jego wyjmowaniu.


    10 powodów dlaczego uzywac TemBreak 2
    Przewodnik po MCCB...
10 powodów dlaczego uzywac TemBreak 2

1. ZAKRES INSTALOWANIA AKCESORIA 2. BLOKADA BEZPIECZENSTWA W WERSJI WTYKOWEJ 3. SYMETRYCZNE WZORY WYCIEC DRZWIOWYCH 4. PONADPRZECIETNA WYTRZYMALOSC TEMPERATUROWA 5. MODULOWE GABARYTY

Akcesoria moga byc zamontowane przez wykonawce rozdzielnicy albo dodane przez koncowego uzytkownika. Wszystkie wewnetrzne akcesoria sa jednakowe dla wszystkich wylaczników kompaktowych TemBreak 2 MCCBs.

Zewnetrzne napedy obrotowe raz napedy silnikowe moga byc blyskawicznie zamontowane dzieki specjalnym wypustom z zaczepami. Trwa to mniej niz 10 sekund i mamy umieszczona na wylaczniku raczke obrotowa lub naped silnikowy - wielka oszczednosc czasu w porównaniu do innych produktów.

Wszystkie akcesoria poddawane sa testom trwalosci na tym samym poziomie jak zwiazany z nimi wylacznik kompaktowy.

Wylaczniki kompaktowe w wersji wtykowej sa zablokowane
w podstawie, gdy dzwignia jest w pozycji “ON”. Nie jest
mozliwe wyjecie aparatu dopóki nie znajdzie sie w pozycji
“OFF” lub “TRIPPED - WYZWOLONY”. Ta blokada bezpieczenstwa
chroni nas przed uderzeniem dzwigni wyzwolonego
wylacznika podczas wyjmowania go z podstawy.
Wzory wyciec drzwiowych pod raczki zewnetrznych napedów
obrotowych sa symetryczne, nawet wtedy, gdy wylaczniki sa zamontowane w przeciwnych kierunkach.

Wszystkie wylaczniki TemBreak 2 sa przeznaczone do pracy przy pelnym obciazeniu w temperaturze do 500C.

Przeciazenie cieplne to jedna z najczestszych przyczyn awarii w rozdzielnicach elektrycznych. Mozemy ograniczyc prawdopodobienstwo
przeciazenia cieplnego uzytkujac rozdzielnice z ponadprzecietnie wysoka wytrzymaloscia temperaturowa.

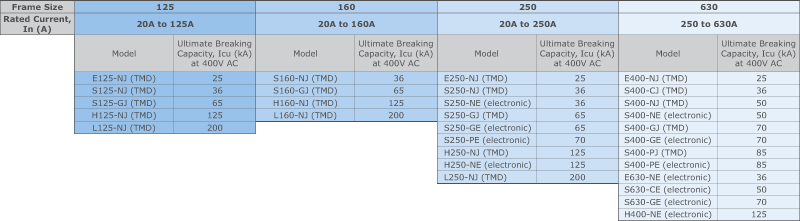

Wszystkie prady znamionowe do wartosci 630A mozemy zaoferowac w 2-ch gabarytach:250A i 630A.

Kompaktowy gabaryt 125 A posiada te same cechy i walory uzytkowe, lecz przy zmniejszonych
gabarytach i ponoszonych kosztach.

6. KOMPAKTOWE PRZELACZNIKI ZASILANIA
7. BEZPOSREDNIE ROZLACZANIE
Blokada mechaniczna jest montowana od frontu
wylacznika i moze wspólpracowac z napedem silnikowym
i raczkami napedów obrotowych.

Samoczynny przelacznik zasilania moze byc zestawiony
w kilka minut przez wykonawce rozdzielnicy lub
koncowego uzytkownika.

Pod naglówkiem “Srodki w celu ograniczenia ryzyka w przypadku wystapienia
awarii”, norma IEC 60204-1 - pt. Bezpieczenstwo wyposazenia elektromechanicznego maszyn i urzadzen - zawiera nastepujace zalecenie:

“- nalezy stosowac urzadzenia laczeniowe posiadajace jednoznaczny (lub bezposredni ) mechanizm rozlaczajacy.”

8. NIEDOSCIGNIONA ELASTYCZNOSC 9. DOPASOWANIE CHARAKTERYSTYK POD KLIENTA 10. JEDNOZNACZNY ODCZYT STANU PRACY
Zabezpieczenie przeciazeniowe jest nastawialne w zakresie od 63% do 100% pradu znamionowego. Zabezpieczenie zwarciowe jest nastawialne we wszystkich modelach z zabezpieczeniem termomagnetycznym. Nastawy zabezpieczenia zwarciowego pozwalaja na zastosowanie wszystkich typów wylaczników, w tym równiez kompaktowego gabarytu 125A do rozruchu silników elektrycznych. Jezeli wymagana jest charakterystyka inna od tych, które sa standardowo wprowadzone do elektronicznego zabezpieczenia wylacznika prosimy o przeslanie szczególowych wytycznych, a zostana one zaprogramowane w wylaczniku jako odrebna charakterystyka spelniajaca wymogi konkretnej aplikacji. (Oczywiscie tylko w ramach pewnych wartosci granicznych – prosimy o kontakt w sprawie szczególów). Kolorowe wskazniki dla stanów pracy “ON” lub “OFF”. Wskazniki sa calkowicie zakryte w przypadku wyzwolenia
wylacznika i jedynym kolorem, który jest wtedy widoczny jest kolor czarny.


Wlasciwosci te zapewniaja latwa i bezpieczna instalacje a takze obsluge wylaczników MCCB


Przewodnik po MCCB

Terasaki jest specjalista w produkcji wylaczników kompaktowych. W swojej ofercie posiadamy szeroka game wylaczników do specjalnych zastosowan z uwzglednieniem:
* Rozruchu silników elektrycznych
* Zabezpieczenia agregatów pradotwórczych
* Zabezpieczenia DC do 900V
* Napiecia do 1100V AC
